Система “Hostcall-NM/NP”

Система “Hostcall-NM/NP”
Система палатной сигнализации и связи серии «Hostcall-NM/NP» предназначена для обеспечения медицинским персоналом отделения надлежащего наблюдения и ухода за пациентами, предоставления пациентам комфортности и защищенности во время пребывания в больнице, а так же повышения ответственности и эффективности работы самого персонала отделения.
Система «Hostcall-NM/NP» является цифровой системой и представляет собой аппаратно-программный комплекс, использующий в качестве среды передачи цифровой магистральный интерфейс RS-485. В качестве пульта медсестры в системе «Hostcall-NM/NP» может использоваться:
-персональный компьютер (ПЭВМ) с программами «Hostcall-Nurse.3», «Hostcall»;
-пульты NP-124.1, если система конфигурируется без переговорных устройств (без разговорного тракта);
-пульты NP-224.2, если система конфигурируется переговорными устройствами (с разговорным трактом).
При этом в системе имеется возможность использования, как только одного из перечисленных выше пультов, так и предусмотрена их совместная работа с дополнительными пультами NP-124.1, табло NP-120S. Другими словами дополнительные пульты NP-124.1, табло NP-120S могут работать параллельно с ПЭВМ и пультами NP-124.1, NP-224.2, а их количество в системе при этом не должно превышать 5. В зависимости от специфики решаемых отделением задач и принятой организации управления могут использоваться различные конфигурации составов пультов и места их расположения. Например, на посту дежурной медсестры может использоваться пульт NP-224.2, обеспечивающий ведение переговоров с пациентами, а пульты NP-124.1 в режиме ведомый могут быть установлены на втором посту. В ординаторской может быть установлен пульт NP-124.1 в режиме врач. В ординаторской, в комнате отдыха, в коридоре может использоваться табло NP-120S.
В зависимости от поставленных задач система «Hostcall-NM/NP» может конфигурироваться как с разговорным трактом (с переговорными устройствами), обеспечивающим переговоры между постом медсестры и пациентом, так и без него. Переговоры с пациентом позволяют дежурной медсестре уточнить причину вызова и посетить пациента уже подготовленной, либо решить возникший вопрос не покидая поста. Для реализации в системе функций разговорного тракта на посту медсестры должен использоваться ПЭВМ и телефонная трубка DP-201N либо пульт NP-224.2, а в палате палатный контроллер ПК-3.06 с концентратором переговорных устройств КПУ-3.06. У пациентов для этой цели используются консоли пациента с абонентскими переговорными устройствами громкой связи накладного или врезного крепления.
Для вызова дежурной медсестры в системе «Hostcall-NM/NP» используются два типа вызовов: стандартный и экстренный (вызов из туалетной комнаты). При этом индикация вызовов осуществляется с точностью до пациента или туалета, откуда поступил вызов.
Для этой цели в системе предусмотрено использование нескольких типов проводных кнопок вызова:
• стационарные кнопки вызова серии К-01С;
• выносные кнопки для лежачих больных серии К-02С, которые могут подключаться как к переговорному устройству, так и к специальным гнездам;
• влагозащищенные кнопки вызова для туалетных комнат серии К-03.
Имеется возможность вызова дежурного персонала и с использованием беспроводных кнопок вызова серии К-02ИК с инфракрасным (ИК) излучением. Кнопка вызова К-02ИК обеспечивает передачу в диапазоне инфракрасного излучения предварительно запрограммированного номера на приемник П-06ИК, который устанавливается в помещении палаты. Использование кнопок вызова К-02ИК позволяет существенно уменьшить объем, стоимость и время выполнения монтажных работ. Кнопка К-02ИК.99 аналогична К-02ИК, только имеет конструкцию для стационарного крепления на стену и возможность подключения кнопки вызова для лежачих больных К-02С.
В системе предусмотрена возможность вызова врача посредством кнопки К-01В, которая устанавливается в палате у входной двери. При этом индикация вызовов осуществляется с точностью до палаты.
Для удобства работы медперсонала в системе используются трехцветные светодиодные коридорные лампы, на которых дублируются вызовы дежурной медсестры и врача и осуществляется индикация присутствие дежурного медперсонала в палате.
Вызовы как дежурной медсестры так и врача дублируются на малогабаритные радио пейджеры, что в совокупности с коридорными лампами и табло NP-120S дает дежурному медперсоналу возможность в случае его нахождения вне поста максимально быстро реагировать на вызовы пациентов.
В системе «Hostcall-NM/NP» в случае использования в качестве пульта дежурной медсестры ПЭВМ, ведется регистрация вызовов и действий персонала. Данная функция позволяет оценить правильность действия персонала в неоднозначных ситуациях.
ВАЖНО!!! По своим функциональным возможностям оборудование системы вызова персонала «Hostcall-NM/NP» отличается от предыдущих версий одной новой функцией-возможностью вызова врача.
В обеспечении указанной функции используются следующие компоненты:
-кнопка вызова врача К-01В;
-коридорная лампа КЛ-7.3;
-палатный контроллер ПК-3.06 и системный контроллер СК-3.1;
-пульты NP-124.1, NP-224.2, и табло NP-120.S;
-программа «Hostcall-Nurse.3».
При совместном использовании компонентов разных версий, отсутствие хотя бы одного из перечисленных выше компонентов, полностью или частично обрезает выполнение функции вызова врача. При этом выполнение всех остальных функций обеспечивается в полном объеме.
На рисунках показаны примеры структурных схем системы .
Система палатной сигнализации “Hostcall-NM/NP” сертифицированна, на оборудование системы установлена гарантия 36 месяцев.
C видео презентацией системы можно ознакомиться Здесь

1.Система обеспечивает функционирование и подключение:
• до 24 палат;
• 1 ведущий пульт: ПЭВМ либо пульт NP-224.2 либо пульт NP-124.1;
• до 5 ведомых пультов: NP-124.1 и/или табло NP-120S ;
• 1 телефонную трубку DP-201N пульта медсестры;
• до 24 коридорных ламп;
• до 168 кнопок вызова медсестры различного типа;
• до 144 консолей пациента с переговорными устройствами различного типа;
• до 24 кнопок присутствия;
• до 24 кнопок вызова врача;
• до 144 наушников радиотрансляционных ТОН-2М.1 или НРТ-02;
• 1 радиопередатчик RP-100B1 и до 10 радио пейджеров RP-100RB для дублирования вызова медсестры;
• 1 радиопередатчик RP-100B1 и до 10 радио пейджеров RP-100RB для дублирования вызова врача.
2.Для каждой палаты обеспечивается подключение:
• до 6 кнопок стандартного вызова серий К-01С, К-02С ;
• до 6 без проводных кнопок стандартного вызова серий К-02ИК и приемник П-06ИК;
• 1 кнопки сброса/присутствия медперсонала серии К-01П;
• 1 кнопки экстренного вызова из туалета серии К-03;
• 1 кнопки вызова врача серии К-01B;
• до 6 консолей пациента с переговорными устройствами.

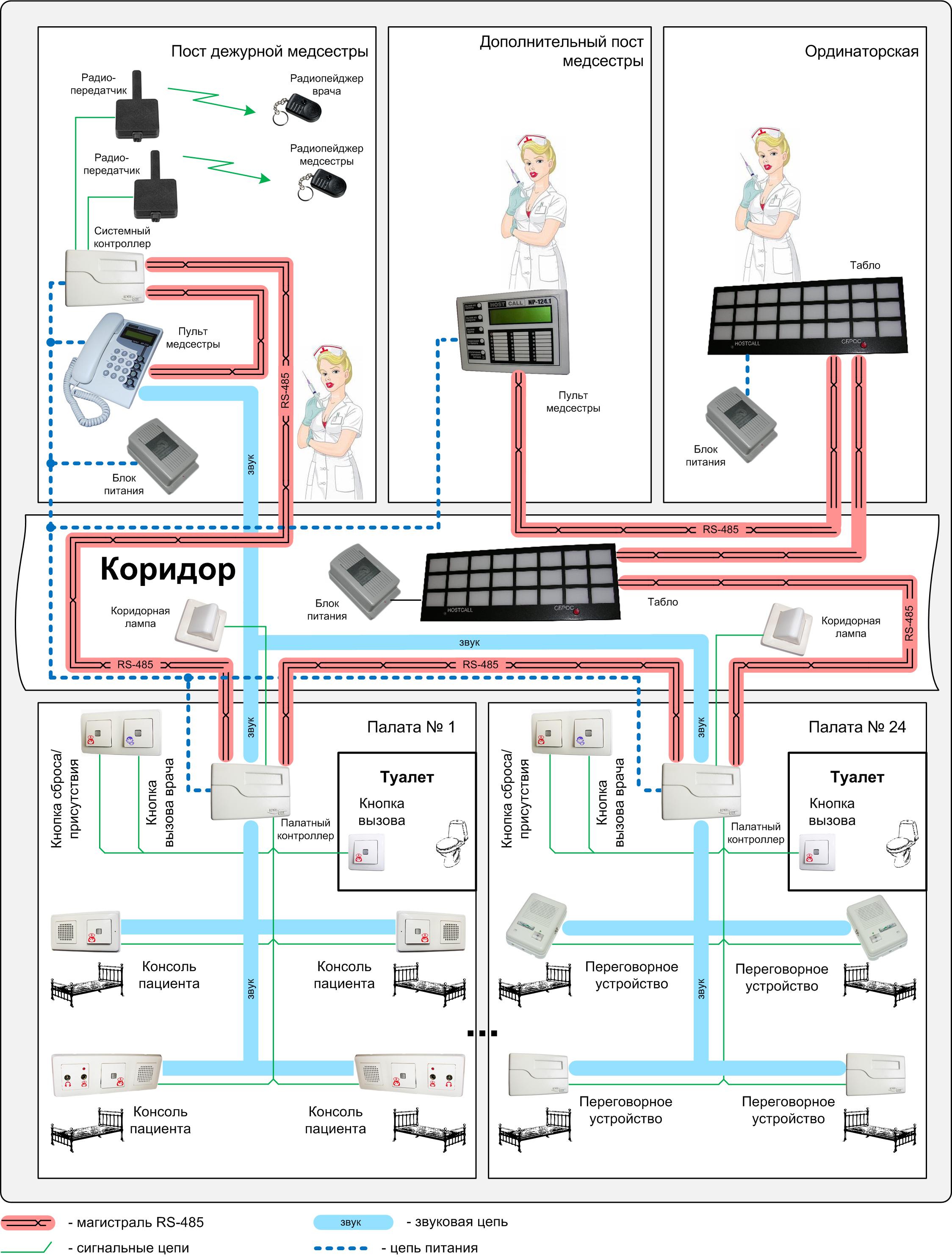

На рисунке 1 представлен вариант структурной схема системы “Hostcall-NM/NP”  с разговорным трактом

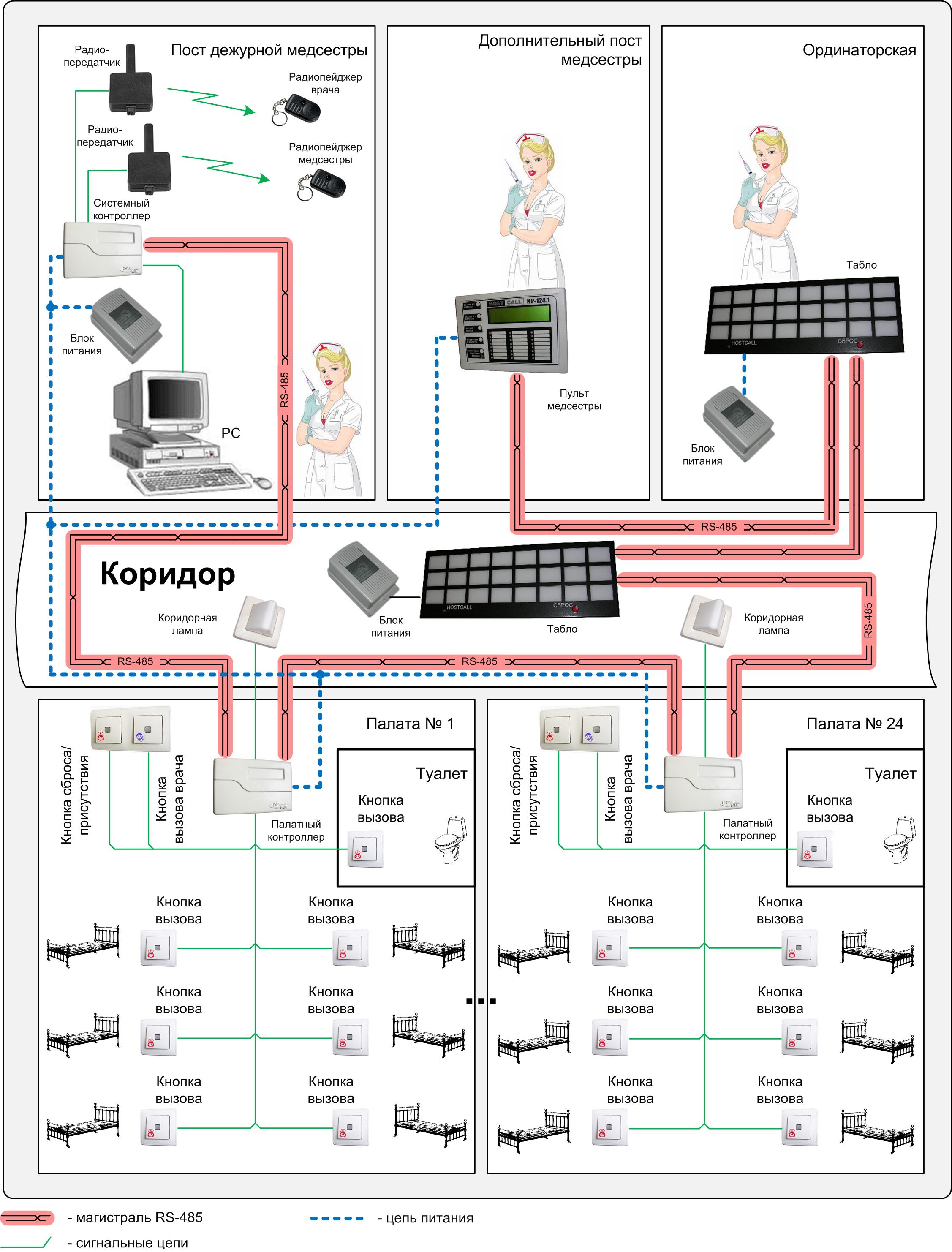

На рисунке 2 представлен вариант структурной схемы системы Hostcall-NM/NP без разговорного тракта с использованием в качестве пульта дежурной медсестры ПЭВМ

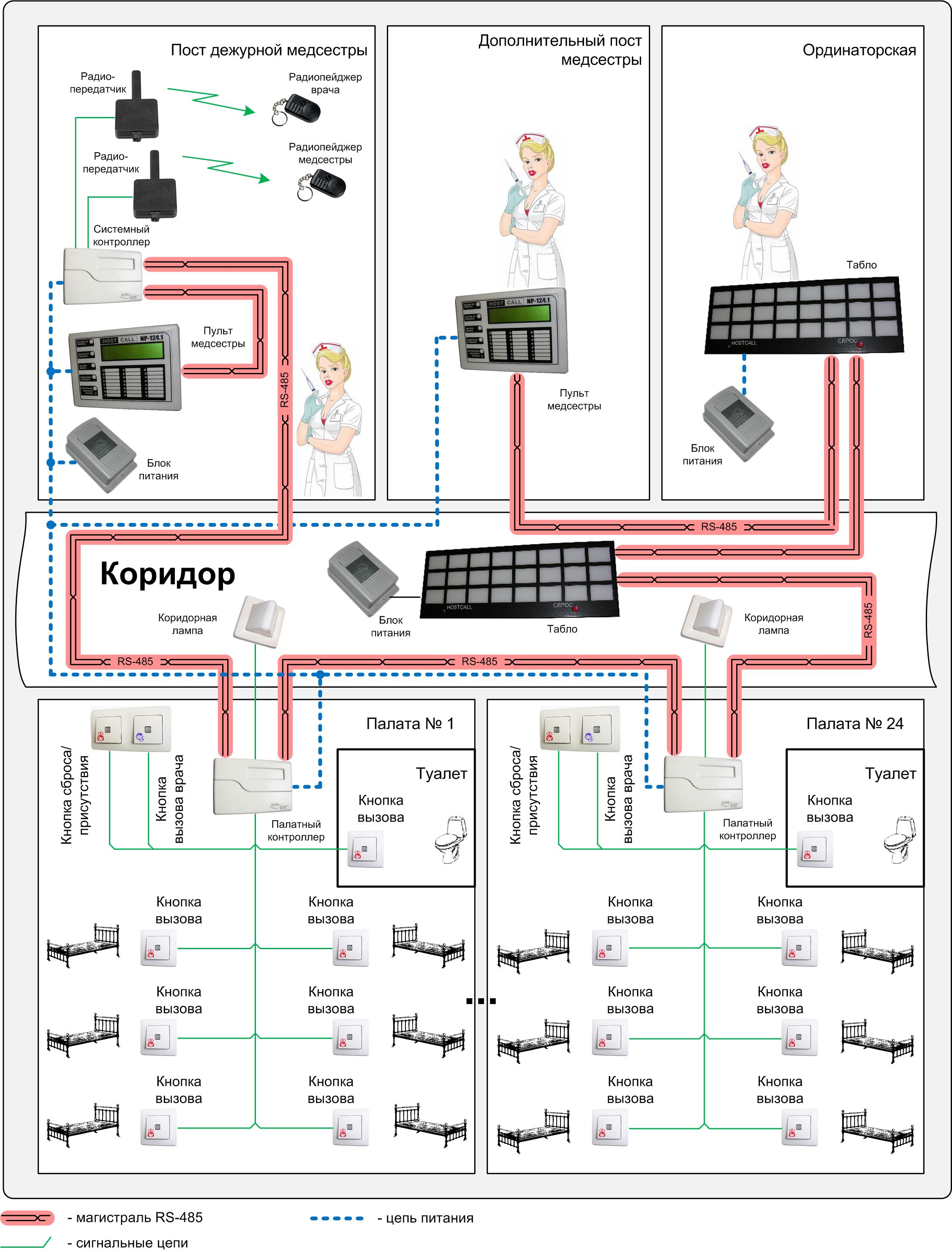

На рисунке 3 представлен вариант структурной схемы системы Hostcall-NM/NP без разговорного тракта с использованием в качестве пульта дежурной медсестры NP-124.1
